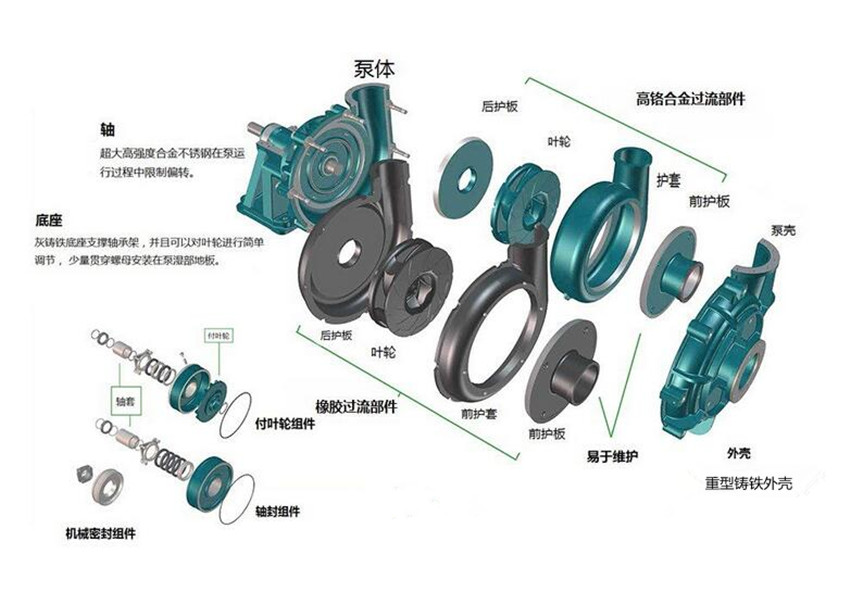

渣浆泵适用于电力、冶金、煤炭、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，离心渣浆泵可以多级串级使用。 泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。 轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。 轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。 传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。 整体性能：泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。
离心卧式渣浆泵性能参数表
泵型 | AH渣浆泵 | 叶轮直径 | ||||||
允许最大功率 | 清水性能参数表 | |||||||
流量 Q | 扬程 | 转速 | 最大效率 | NPSH | ||||
m3/h | l/s | |||||||
1.5/1B-AH | 15 | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 152 |
2/1.5B-AH | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 |
3/2C-AH | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 |
4/3C-AH | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 |
4/3D-AH | 60 | |||||||
6/4D-AH | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 |
6/4E-AH | 120 | |||||||
8/6E-AH | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 |
8/6R-AH | 300 | |||||||
10/8ST-AH | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 |
12/10ST-AH | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 |
14/12ST-AH | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 |
16/14ST-AH | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
